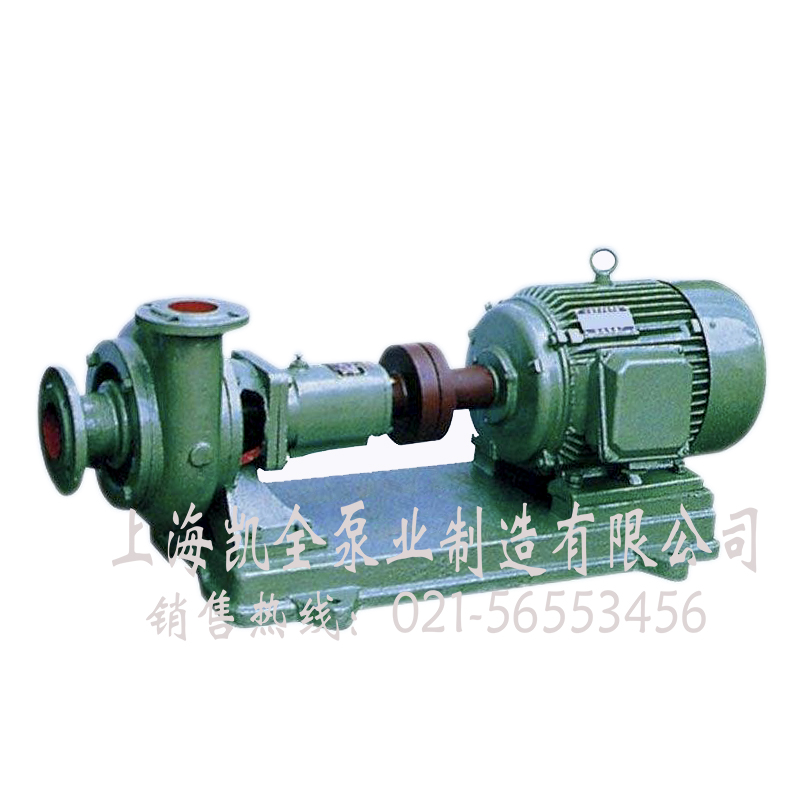

KQPW臥式排污泵

產品分類： KQPW臥式排污泵
口徑：φ65-φ100(mm）
流量：36-180(m3/h)
揚程：8.5-48.5(m)

    點擊這里：查看性能參數

KQPW臥式排污泵（性能參數）.doc

KQPW臥式排污泵產品概述：

KQPW臥式排污泵系單級單吸懸臂式離心泵，適用于抽送污濁液體（液體內含有纖維紙屑、無腐蝕性固體及其它懸浮物體或糞便），液體溫度不超過80℃，適合城市、農村、工礦企業各部門排除污水之用。KQPWF型耐腐蝕污水泵可輸送溫度低于80度帶有酸性、堿性或其它腐蝕性的污水，適用于化工、石油、輕工、食品、制藥和環保等行業。本公司現生產有KQPWF50-65、KQPWF80-100、KQPWF100-125三種泵型，其性能范圍：流量Q為10-125m3/h；揚程H為10-18m。過流部件的材料有采用304不銹鋼ZG0Cr18Ni9和HT200兩種，可根據用戶需要供貨。如用戶需要本公司還可生產過流部件材質采用不銹鋼306或316L鋼。

KQPW臥式排污泵結構說明：

    KQPW臥式排污泵主要由：泵蓋，泵體，葉輪，軸，軸封體，軸承箱，及聯軸器部件等組成（見圖1：結構圖）

    出口垂直向上，也可裝成水平方向，本泵由彈性聯軸器直接傳動（亦可根據需要改用皮帶傳動）。

    葉輪內僅有兩片曲面葉片，因此流道寬暢，可通過一般性懸浮顆粒。

    葉輪背面有4片副葉片，以平衡軸和推力，制造時葉輪經過動、靜平衡試驗。

   旋轉方向從驅動端看為順時針方向。

   軸承箱軸封采用油封圈密封、密封性能好、更換方便。

    KQPW臥式排污泵的密封環由鑄鐵制成，固定于泵蓋上，磨損后可用備件更換（KQPW65-50型泵還裝有軸套，用以固定葉輪和保護軸之用，密封環與軸套尺寸，材料見易損件圖）。

泵蓋和葉輪進口端的間隙，密封環與葉輪裝配間隙（見結構圖）及配用底閥內徑。

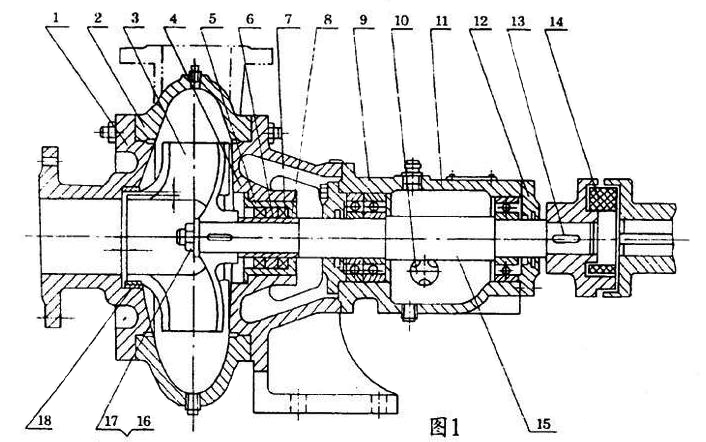

KQPW臥式排污泵結構示意圖：

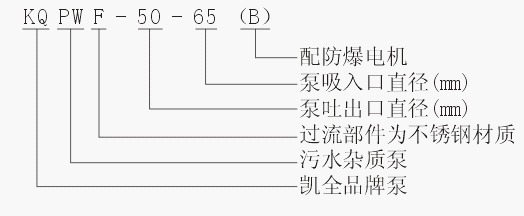

KQPW臥式排污泵型號含義：

KQPW臥式排污泵裝配與拆卸：

先檢查各另、部件有無存在影響裝配的缺陷，然后將其擦洗干凈后，方可進行裝配。

1、準備好紙墊、絲堵、管堵并分別將其裝到各相應部件上。

2、將密封環、軸封盒、油標和油孔蓋、毛氈圈分別裝入泵蓋、軸承體、軸承箱、軸承蓋上。

3、先將軸承裝入軸兩端，一起裝入軸承箱，然后裝上軸承壓蓋。

4、依次裝上軸承體、軸承（KQPW100）油封圈及墊圈、葉輪、墊片和葉輪螺母并擰緊，然后裝上泵體和泵蓋。

KQPW臥式排污泵拆卸

   1、清理底座油膩及污垢，把底座放在地基上。

   2、用水平儀檢查底座水平，允許用鍥鐵找平。

   3、用水泥澆灌和地腳螺栓孔眼。

   4、水泥干涸后，檢查底座和地腳螺栓是否松動，合適后擰緊螺母，重新檢查水平。

   5、清理底座的支持平面及水泵和電機腳平面，然后把泵與電機裝上底座。

   6、檢查水平與電機中心線是否一致，不一致可用薄鐵片調整使其同心（薄鐵片不得多于3片），聯軸器間應留有2-3mm間隙。

測量聯軸器外園上、下、左、右具差值不得超過0.1mm，兩聯軸器端面間隙差不得超過0.3mm，泵外形及安裝尺寸見圖4表5.

KQPW臥式排污泵注意事項：

 1、泵進出口水管應設支承，不得以泵體作支承；

 2、出口水管路應裝設閘閥；

 3、在泵吸入管進口處應裝設一般性攔污柵、防止較大的石塊等物吸入泵內打壞葉片。

KQPW臥式排污泵起動、停止和運轉：

一、KQPW臥式排污泵的起動

 1、檢查軸承箱內是否已加油、油位是否正常油位線。

  2、檢查電機旋轉方向是否與泵的旋轉方向一致。

  3、關閉吐出口閘閥及壓力表旋塞，同時經泵體上部螺孔，向泵的吸水管內灌水。

 4、啟動電機、并打開壓力表旋塞。

 5、待水泵達正常轉速工作、壓力表顯示相應壓力時，打開真空表旋塞并逐漸打開排水管路上的閘閥至需要為止。

二、KQPW臥式排污泵的停止

    1、先慢慢關閉出水管路閘閥，然后切斷電源。

    2、若遇冰凍季節，停機后，打開泵體下部的四方螺塞，放空存水，以免凍裂。

    3、若長期不用，則各部件應拆開擦凈，并在滑動面涂上防銹油，妥善保存。

三、KQPW臥式排污泵的運轉

    1、在泵運轉過程中，要注意觀察儀表、軸承發熱情況，填料漏水及泵的振動、雜音等情況是否正常，如發現異常應及時處理。

    2、軸承溫度不得超過75℃。

    3、軸承油應保持在正常位線，不能過高或過低，過低應及時加油。

    4、密封環與葉輪的配合間隙，不于以下規定值時應更換新的密封環。

    吸水口直徑<=100mm時，直徑方向總間隙>=1.5mm時

吸水口直徑>100mm時，直徑方向總間隙>=2mm時

KQPW臥式排污泵使用和維護：

    1、泵應先灌液，并排去泵內空氣，然后起動。

    2、首次起動或更換電線接頭后，應先點動一下電動機，檢查轉向是否正確。

    3、泵的進水管路上如裝有閘閥，起動前應先將閘閥全開。灌液排氣后，關閉出水管路閘閥，起動泵，然后打開出水路閘閥。調節到運行工況。不可以用關小進水管路上的閘閥來調節工況。停機前應先關閉出水管路閘閥，然后再停機。

    4、泵在運行中，如發現異常的震動和聲響，應立即停機檢查。正常情況下，運行3000小時后，應作一次解體檢查，并更換不宜再用的易損件。

5、短時間停機時，如環境溫度低于被輸送液體凝固點時要放空液體。長期停機，應將泵拆卸，清洗、重新裝配后妥善保管。

KQPW臥式排污泵故障原因及排除方法：
