KQWQ潛水排污泵

產品分類： KQWQ潛水排污泵
口徑：25-500(mm)
流量：8-2600(m3/h)
揚程：7-36(m)

  點擊這里：查看性能參數

KQWQ潛水式排污泵（性能參數）.doc

 KQWQ潛水排污泵產品概述：

       KQWQ型潛水式無堵塞排污泵，經多次改良設計而研制成功的，經測試各項性能指標均達到同類產品設計標準。本產品具有綠色節能，結構獨特等功能。產品投放市場后以其獨特的功效，可靠的質量受到廣大用戶的采用和好評。

KQWQ系列固定式無堵塞潛水排污泵由電機與泵兩部分組成，二者通過油隔離室及機械密封組件隔開，屬機電一體化產品，電機與泵合有同一軸（轉子）整個水泵長度短，結構緊關湊。配備多種保護裝置，使得泵運行可靠。其主要部件作用如下：
信號線：配備全保水泵控制柜，對泵運行時的漏水、斷電、短路、過熱、電機過載等實行保護。
電機定子：采用B級或F級絕緣。

機械密封：采用雙道串聯密封，選用新型硬質耐腐碳化鎢材質，具有密封可靠、耐磨、壽命長等特點。

葉輪：葉輪采用單流道或雙流道結構，具有很強的通過能力，能夠通過大的物料及纖維及纖維垃圾，減少堵塞、纏繞的故障。

泵體：與葉輪配用，使得泵具有高的效率。

密封環：裝在泵體口環處，當葉輪因運轉而使口環處磨損，可更換密封環，以保護水泵有效率運行。

固定式自動耦合裝及導桿：適用于長期固定使用場合，具有安裝快捷、檢測、維修方便等優點。配有特制的泵底座，固定在污水坑的底部與出水管連接好，在水池頂安裝好配套的支承塊，用導桿使二者相連，水泵與特定支架連接好，沿導桿滑下到底座與其自動耦合密封，而提升時又能自動分離。

漏水探頭：該元件裝在油室內，當機械密封損壞后，水進入油室，探頭可發出信號由控制系統對泵實施保護。

KQWQ潛水排污泵產品特點：

    1、采用獨特的單葉片或雙葉片輪結構，大大提高了污物通過能力，能有效的通過泵口徑的5倍長纖維物質與直徑為泵口徑約50%的固體顆粒。

    2、機械密封采用新型硬質耐腐的碳化鎢材料，同時將密封改進為雙端面密封，使其長期處于油室內運行，可使水泵連續運行萬小時以上。

    3、整體結構緊湊、體積小、噪聲小、節能效果顯著，檢修方便，無需建泵房，潛入水中即可工作，大大減少工程造價。

    4、該泵密封油室內設置有高精度干擾漏水檢測傳感器，及定予繞組內預埋了熱敏元件，對水泵電機有效保護。

    5、可根據用戶需要配備全自動保護控制柜，對泵的漏水，漏電，過載及超溫等進行有效保護，提高了產品的可靠性。

    6、浮球開關可以根據所需液體高度位置的變化，自動控制泵的起動與停止，不需專人看管，使用很方便。

    7、可根據用戶需要配備雙導軌自動耦合安裝系統，它給安裝、維修帶來很大方便，人可不必為此而進入污水坑。

    8、能夠在全揚程范圍內使用，而保證電機不會過載。

    9、有兩種不同的安裝方式，固定式自動耦合安裝系統，移動式自由安裝系統。

KQWQ潛水排污泵產品用途：

      KQWQ系列潛水式無堵塞排污泵,適用于輸送工業廢水和城市生活污水，它的優點是能輸送含有固體顆粒和含有纖維材料的污水。還可用作疏水泵、紙漿泵，過濾、沖洗、冷凝循環泵，灌溉用泵，廣泛應用于礦山、建筑工地、工礦企業、醫院、賓館、住宅大樓的污水抽送和污水處理場合。

    1.工廠、商業嚴重污染廢水的排放。

    2.城市污水處理廠排水系統。

    3.居民住宅區的污水排水站。

    4.人防系統排水站、自來水廠的給水裝置

    5.醫院、賓館的污水排放。

    6.市政工程、建筑工地。

     7.勘探、礦山配套附。

    8.農村、沼氣池、農田灌溉

    KQWQ系列潛水式無堵塞排污泵，為滿足用戶配套的不同要求，泵體材質有鑄鐵型、不銹鋼型，結構由電機、機械密封、水泵三部分組成。可抽送通過泵口徑5倍的纖維物質和直徑為泵口徑50%的固體顆粒。
    1. 電機部分，位于泵上部采用Y系列異步電機，B級絕緣。葉輪直接安裝于電機的加長軸上。

    2. 密封部分，機械密封，在泵中部裝有雙端面密封，以保證電機的定子繞組與工作介質隔絕。其中靜、動密封環采用特殊材料制成，密封性能可靠，耐腐蝕、壽命長，維修方便。靜密封在電機及泵的各連接處均采用“O”型丁晴橡膠密封，以保證水泵不泄漏。

    3. 水泵部分，水泵位于電泵的下部，水泵葉輪為單葉片，大通道，排污力強，不易堵塞，抽送含有纖維及懸浮固體顆粒雜質的污濁液。

4. KQWQ型潛水式無堵塞排污泵均可配全自動控制箱，有一控一、一控二和一用一備等不同型號組合，全自動控制柜采用水位浮球開關，以水位的高低來控制泵的開啟和停止。

KQWQ潛水排污泵使用條件：

    1、介質溫度不超過60攝氏度，介質重度為1~1.3kg/cm3，PH值在5~9范圍內。

    2、無內自流循環冷卻系統的泵，電機部分露出液面不超過1/2。

3、本泵主要零件材料為鑄鐵，所以不能應用于抽送高度腐蝕液體。

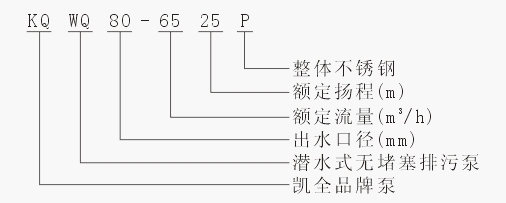

KQWQ潛水排污泵型號含義：

KQWQ潛水排污泵使用方法及規范操作規程：


1.運行前應用兆歐表檢查電動機定子繞組對地的絕緣電阻,不得少于1兆歐.
2.檢查電纜有無破損,折斷等現象.如有損壞需及時更換,以免漏電,電纜截面與電流匹配.
3.當電壓超過額定電壓的+10%時,不得啟動電泵.

4.為保證使用,要將四芯電纜中的接地線可靠接地,以防發生觸電事故.

5.電泵在潛入水中時,應垂直起吊,不允許橫放著地,更不能陷入污泥中.停止使用時應將吊起清洗,直于干燥處,并注意防凍.

6.不允許將電纜作為安裝起吊繩使用.

7.檢查轉子運轉的方向,從上向下看應為順時針方向.

8.移動電泵時,要切斷電源,電泵在運轉時人不得接觸水源,以防漏電發生人身事故.

9.嚴禁電機電源缺相、缺水運轉,如發生保險絲熔斷,應檢查原因后方可繼續使用,不得任意任意加粗保險絲.

10.電泵運轉時,應有專人管理,如發現有不正?，F(xiàn)象應立即停機檢查,排除故障.(指未配全自動保護柜的情況)

 11.電泵在規定的工作介質條件下正常運行后半年,應檢查油室密封狀況,如油室中的油呈乳化狀態或有水沉淀出來,應及時更換10-20號機械油和機械密封.對于在惡劣工作條件下使用的電泵,更應經常的檢修.

KQWQ潛水排污泵安裝系統說明：

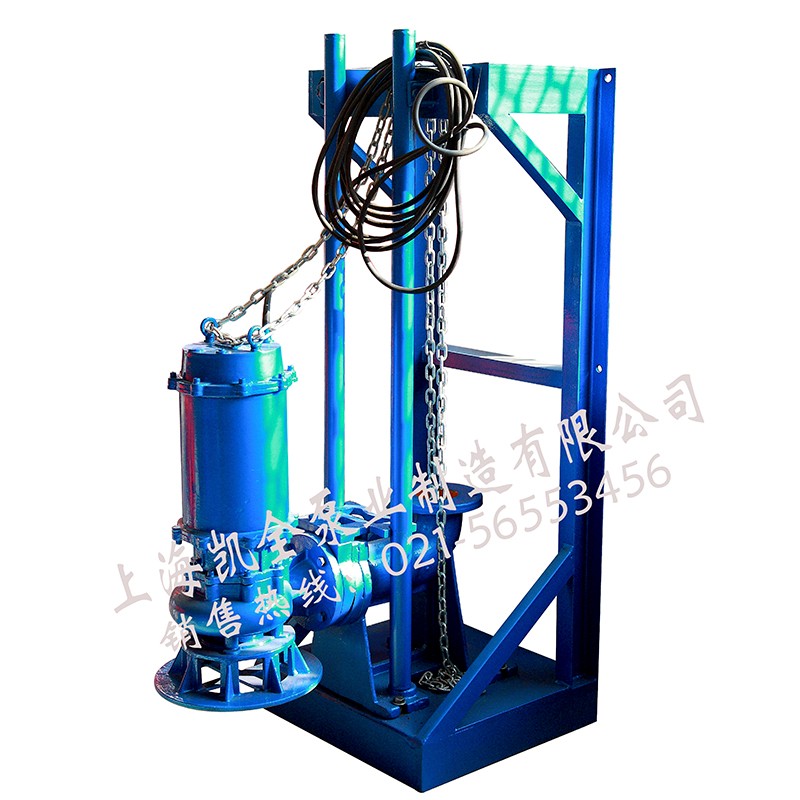

1、自動耦合裝置系統

    適用于長期固定的使用場合，具有安裝快捷，檢測、維修方便等優點。該系統使用特制的水泵底座，固定在污水坑的底部，與出水管連結好，在池頂安裝好配套的支承架，用導桿使二者相連，水泵與特定支架連結好，沿導桿滑到底座，與其自動耦合、密封，從而達到水泵與管道快速連接，如需要檢修水泵，只要提升吊索就可以自動脫開底座將水泵提出水池。

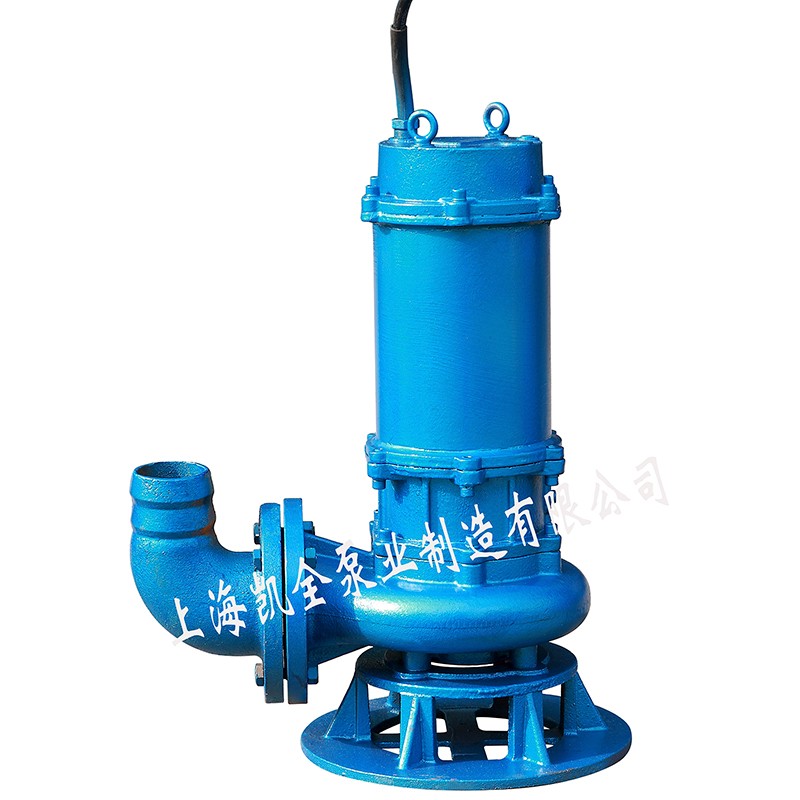

2、移動式安裝系統

它以支架支承，接上出水軟管即可工作，這種方式主要應用于救急或維修施工的需要。

KQWQ潛水排污泵使用方法及注意事項：

     1、泵使用前應仔細檢查電纜有否損壞，緊固件是否松動或脫落，泵在運輸、存放、密封過程中有無變形或損壞。

     2、用500V兆歐表測量電泵電動機相同和相對地間絕緣電阻，其值應不低于2兆歐，否則應對電機定子繞組進行干燥處理，干燥處理的溫度不允許超過120度。

     3、該系列泵的安裝有固定式和移動式兩種。當采用固定式自動安裝時，應將鏈索分別穿進（偏離泵出水口，其連線應平行于泵出水口的）兩個吊環螺釘或起吊板中上下起吊電泵。均勻緩慢地沿著導軌下滑，直到自動耦合到位。當采用移動式安裝時，先將軟管套好，用鏈索穿進兩個吊環上下起吊電泵，注意切不能將電纜當作繩索使用，以免發生危險。

     4、泵接通后的旋轉方向從進口看為逆時針轉動，如果電泵反轉，只需將電纜線中的任何二根線對調一下接線位置即可。

     5、電泵的機殼地線要嚴格按有關規程接妥，在電泵運行時，嚴禁在附近安裝人下水做事或移動，以防萬一漏電而發生意外事故。

     6、電泵在無特殊情況需要配備全自動水泵控制柜，切勿直接掛電網或使用閘門開關來接通電源，確保電耗正常運行。

     7、不得將電泵長期處于低揚程狀態下運行（一般使用揚程不得低于額定揚程的60%），盡量能控制在建議使用揚程范圍以內，以防電泵固超載而燒壞電機。

     8、無自循環冷卻裝置的泵嚴禁整體露出水面長期運行，以防電泵過熱損壞。

KQWQ潛水排污泵維護保養：

    1、電泵應有專人管理與使用，并定期檢查電泵繞組與機殼之間的絕緣電阻是否正常。

    2、每次使用特別是用于稠較粘的漿液后，應將電泵放入清水中運轉分鐘，防止泵內留下沉積物，保證電泵的清潔。

    3、電泵如長時間不用時應將電泵從水中取出，不要長期浸泡在水中，以減少電機定子繞組受潮的機會，增加電泵的使用壽命。

    4、在常規狀態下泵每使用300~500小時后應加注或更換油室中機油（10~30號機油），使機械密封保持良好的潤滑狀態，提高機械的使用壽命。

    5、電泵拆卸、維修后，機殼組件需要經0.2MPa氣密實驗檢查，以確保電機密封可靠。

    6、葉輪和泵體之間的密封環具有密封功能，如密封損壞將直接影響的泵性能，必要時應更換。

KQWQ潛水排污泵故障原因及排除方法：
