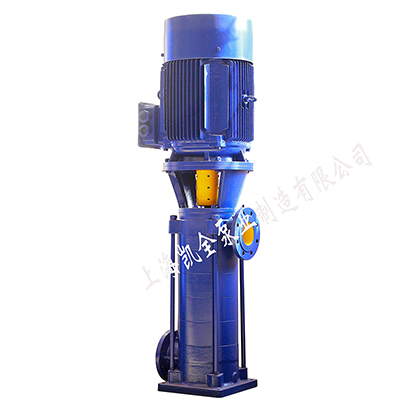

KQDL立式多級泵

產品分類： KQDL立式多級泵
口徑：φ25-φ150
流量：2-160(m3/h)
揚程：24-200(m)

KQDL立式多級泵產品概述：

    KQDL、KQDLR型泵系立式單吸多吸分段式離心泵，供輸送不含固體顆粒的清水及物理化學性質類似于水的液體之用。主要用于高層建筑供水，也可用于廠礦給排水、輸送液體的流量范圍為4.9~200m3/h,揚程范圍為22~239m，配套功率范圍為1.5~160KW，口徑范圍為40~150mm。

    本公司生產的KQDL、KQDLR型系列泵質量可靠、性能穩定，歡迎各新老客戶選購。

KQDL立式多級泵用途：

    KQDL系列立式多級離心泵適用于城市高層建筑供水、消防、管道增壓、遠距離送水，采暖、浴室、供暖、鍋爐冷暖水循環增壓、空調制冷設備送水及設備配套等場合。


    1. KQDL型為清水冷水泵，可用于高樓供水、消防增壓方面，介質溫度不得超過80攝氏度。

    2. KQDLR型為清水熱水泵，可用于供暖、采暖、熱水循環增壓、鍋爐暖通、賓館、飯店、浴室的熱水供應和管道增壓。介質溫度不得超過120攝氏度。

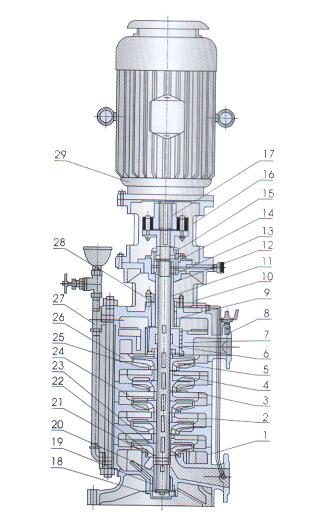

KQDL立式多級泵結構說明：

KQDL型泵由電機和泵兩部分組成，電機為丫型三相導步電機，泵和電機采用聯軸器連接.整體為剛性連接，使用吋無需校正泵由定子部分利轉子部分組成泵定子部分由進水段.中段.導葉.出水段、填料函體等零件組成為防止定子磨損，定子上裝有密封環.平衡等，磨損后可用備件更換轉子部分由軸.中輪，平衡鼓等組成轉子下端為水潤滑軸承.上部為角接觸球軸承.泵的軸向力絕大部分由平衡鼓來承擔，其余小部分殘余軸向力由角接觸球軸承來承受逬水段、中段和出水跺的結臺面用紙墊通過拉緊達到密封.軸封采用填料或機械密封.用戶可根據需要選擇。

   泵旋轉方向從驅動端向下看為逆時針方向轉動

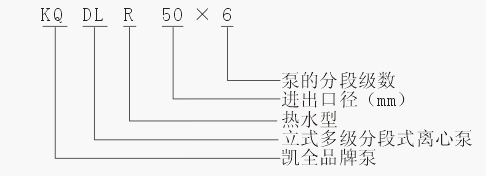

KQDL立式多級泵型號含義：

KQDL立式多級泵主要特點：

    1. 結構緊湊、體積小、外形美觀，其立式結構決定安裝占地面積小，其重心重合于泵腳中心，因而增強了泵的運行平穩性和使用壽命。

    2. 泵吸入口和吐出口均為水平方向簡化了管路的連接。

    3. 根據需要，吸入口和吐出口可安裝成同方向或90°、180°、270°幾個不同方向以滿足不同的連接場合。

    4. 泵揚程可根據需要增減水泵級數并結合切割葉輪外徑予以滿足，而不改變安裝占地面積，這是其它泵類所不具有的

    5、電機外加防雨罩，泵可置于戶外使用,取消泵房，節省建筑費用。

    6、泵轉子具有較小的繞度，且所選用的為4極電機，因此運行平穩、振動小、噪聲低、使用壽命長。

KQDL立式多級泵泵的安裝：

    1、安裝前檢查水泵和電機的完好情況

    2、泵安裝位置應盡可能靠近水源處。

    3、泵與底座安裝有兩種方式，一種是直接裝在水泥基礎上的剛性連接，另一種是采用JGD型減振器安裝的柔性連接，具體方法見安裝示意圖所示。

    4、直接安裝可將泵安放在基礎上墊高30~40mm（準備充填水泥漿之用），然后進行校正，并穿好地腳螺栓，充填水泥砂漿，經3~5天水泥干涸后，重新校正，待水泥完全干涸后，擰緊底腳螺栓的螺母。

    5、安裝管路時，進、出水管路都應有各自的支承，不應使泵的法蘭承受過大的管路重量。

    6、泵用于有吸程場合，進水管端應裝有底閥，并且進出口管路不應有過多彎道，同時不得有漏水、漏氣現象存在。

    7、在進口管路上盡量裝有過濾網，以防雜質進入葉輪內部。濾網的有效面積應是進水管面積的3~4倍，以保證液體的自由暢通。

    8、為了維護和使用方便，在泵的進、出口管路上各安裝一只調節閥及在泵出口附近安裝一只壓力表，以保證泵的額定范圍內運行，確保泵的正常運行和使用壽命。

    9、進口如需擴徑連接，請選用偏心異徑管道接頭。

KQDL立式多級泵泵的起動、運轉和停車：

一、起動：

    1、泵用于有吸程場合，即進口為負壓時，需裝底閥應先向進口管路中進行灌水排氣或用真空泵引水，使水充滿整個泵和進口管道，注意進口管路必須密封，不得有漏氣現象存在。

    2、關閉出口管上的閘閥及壓力計旋塞，以減小起動電流。

    3、用手轉動轉子幾圈，使軸承潤滑并檢查泵內葉輪和密封環運轉有無碰擦，如轉不動，不應起動，直至找出故障原因為止。

    4、試起動，電機轉向應和泵上的箭頭指向一致，打開壓力計旋塞。

    5、當輪子達到正常運轉后，壓力計顯示出壓力時，逐漸打開出口閘閥，調節至所需工況。

二、運轉：

    1、泵在運輪時，必須注意觀察儀表讀數，盡量使泵在銘牌規定的流量揚程附近工作，嚴禁大流量運行。

    2、定時檢查電機電流值不應超過額定電流。

    3、泵的軸承溫度不得高于75度，并不得超過外界溫度35度

    4、泵在開始運轉時應放松填料壓蓋，當膨脹石墨或填料完全膨脹后再調整到合適的程度。

    5、發現異?，F(xiàn)象，應立即停機檢查原因。

三、停車

    1、關閉出水管路上的閘閥，關閉真空表旋塞。

    2、停止電機，然后關閉壓力計旋塞。

    3、如有冬季寒冷季節，應將泵內液體放盡，以免凍裂。

    4、長期停止使用，應將泵拆卸，清洗上油，妥善保管。

KQDL立式多級泵故障原因及排除方法：
